Zubehör

Stromversorgung

Um das PNA bzw. Colibri Gerät anzuwenden, werden Strom zwei unterschiedlichen Spannung gebraucht: 5 Volt für PNA und 12 Volt für Colibri. Die 5 Volt werden durch den Spannungsregler, im Gehäuse eingebaut, erzeugt. Je nach Flugdauer kommt ein Akku, der Haupt- Stromversorgung, mit entsprechender Leistung in Einsatz, damit die Stromversorgung nicht währen des Fluges unterbrochen wird. Wenn man den Stromverbrauch von etwa 100 mA für Colibri und 800 mA für PNA Loox N560 berichtigt ist, dann kann man sich diese leicht ausrechnen. Das Navigationsgerät Loox braucht wegen seines Bildschirms mehr Strom, welches auch bei Sonnstrahl hervorragende Bilder liefert.
In der Regel ist ein Akkumulator mit 7,2 Ah für einen längeren Flug, für beide Stromabnehmer, ausreichend. Das PNA Loox Gerät hat eigenen Akku, welcher das Gerät dann versorgt, wenn die Hauptversorgung keinen Strom mehr liefern kann.

Spannungsregler

Eine günstige Variante ist ein Spannungsregler für die 5 Volt Versorgung des PNA, direkt an Akku angeschlossen. Die 12 Volt dagegen sind vom Akku direkt entnommen.

Kabel

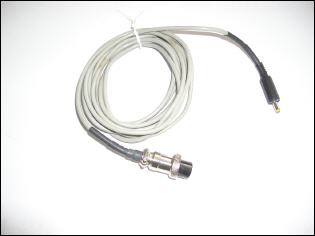

	Ein Kabel für die 5 Volt Spannung des PNA, welcher das Navigationsgerät mit dem Akkugehäuse der Hauptstromversorgung bindet.

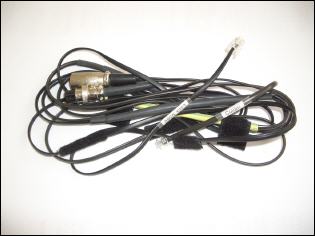

	Dieser Kabelbund kommt zur Anwendung, wenn eine Stromversorgung für und Datentransfer zwischen PNA und Colibri stattfinden soll.

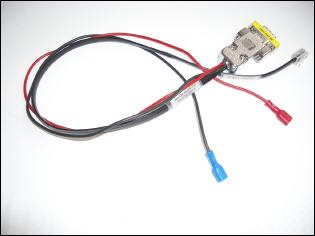

	Ein Kabelanschluss für den Computergebrauch. Schließlich geht uns auch darum, dass wir die Flugdaten uns auf dem PC anschauen möchten. Das Kabel gibt uns die Möglichkeit das Colibri Gerät vom Akku zu versorgen und gleichzeitig diese an PC über die Schnittstelle Com zu übertragen.

Halterung

	Ein typischer Saugerhalter für das PNA Loox N560 Gerät, welcher einige Extras zu bitten hat. Er dient nämlich nicht nur als Halter, sondern ermöglicht die Stromversorgung über einen 5 Volt RJ12/4 bzw. Anschlussbuchse, hat einen Aus/Ein Schalter, Lautsprecher und Stromanschluss- Kontrollämtchen.

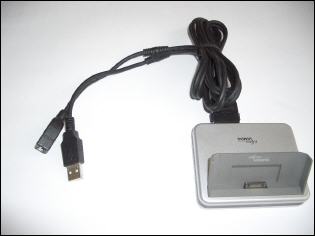

	Mit dem PNA Loox N560 wird eine Dockstation geliefert, welche uns dieses Gerät an Computer anzuschließen mit Hilfe eines USB Kabels ermöglicht. Das USB Kabel ist ebenfalls Bestandteil der Lieferung.

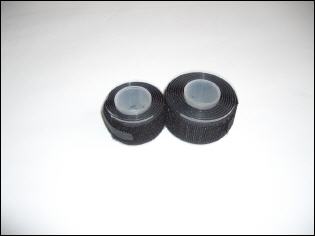

	Damit die Kabelverbindung zwischen Akku, Colibri, GPS Antenne und dem Haupt- Navigationsgerät, dem PDA, im Segelflugzeug nicht stört, kann man diese leicht mit Kletterband befestigen.
